Características y Beneficios
Especificaciones técnicas
ADVERTENCIA: la presión, la temperatura, los productos químicos y el entorno operativo pueden afectar el rendimiento de los acoplamientos. Es responsabilidad del cliente probar la idoneidad de los productos de Colder en sus propias condiciones de aplicación.
Cv Value
Productos
Características
- Diseño innovador de tres puertos
- Diseño de válvula patentado
- Cierre de pulgar / manga desprendible
- Terminaciones estándar de la industria
- Materiales sin ADCF
Beneficios
- Permite un verdadero proceso de SIP a vapor que elimina las "piernas muertas" y la necesidad de campanas de flujo laminar
- Permite una conexión y desconexión estériles y permite una alta velocidad de flujo de medios
- Asegura la posición de la válvula, proporciona un indicador visual de la etapa del proceso
- Velocidad de conexión al equipo de proceso y conectarse a tamaños populares de tubos flexibles
- Cumple con los requisitos BSE / TSE
| Pressure: | ||
| Steam Position: | Up to 30 psi, 2.1 bar (Steam-Thru) Up to 35 psi, 2.4 bar (Steam-Thru II) |
|
| Flow Position: | Up to 20 psi, 1.4 bar | |
| Temperature: | ||
| Steam Position: | Up to 266°F (130°C) for 60 minutes (Steam-Thru) Up to 275°F (135°C) for 60 minutes (Steam-Thru II) |
|
| Flow Position: | 39°F to 104°F (4°C to 40°C) | |
| Typical Flow Rate: | Cv=4.5 max (see graph below) | |
| Materials: | ||

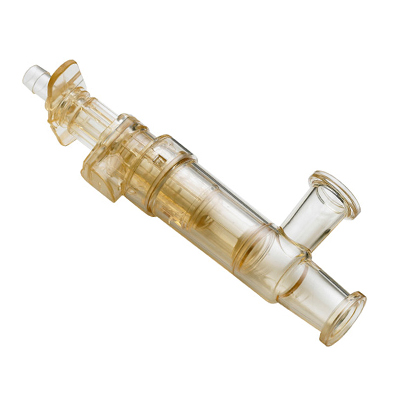

| Connection: | Polysulfone (amber tint), USP Class VI, ADCF | |
| Seals: | Silicone (clear), platinum-cured, USP Class VI, ADCF | |
| Tear-away sleeve: | Polyethylene or polycarbonate, ADCF | |
| Tubing sizes: | 3/8" to 1/2" ID (9.5mm to 12.7mm ID) hose barb (Steam-Thru) 3/8" to 1/2" ID (9.5mm to 12.7mm ID) hose barb and 3/4" sanitary (Steam-Thru II) |
|
| Sterilization: | ||
| Gamma: | Up to 50 kGy gamma irradiation | |
| Autoclave: | Up to 129°C (265°F) for 60 minutes, up to two cycles (applies to part numbers STC1700500-STC1700800 and STC2020000-STC2021000) | |
| SIP process: | Up to 266°F (130°C) for 60 minutes (Steam-Thru) Up to 275°F (135°C) for 60 minutes (Steam-Thru II) |
ADVERTENCIA: la presión, la temperatura, los productos químicos y el entorno operativo pueden afectar el rendimiento de los acoplamientos. Es responsabilidad del cliente probar la idoneidad de los productos de Colder en sus propias condiciones de aplicación.
Cv~4.2 - 4.6 (Steam-Thru)
Cv~5.2 - 8.0 (Steam-Thru II)
Cv~5.2 - 8.0 (Steam-Thru II)
Legend
Straight-Through
Single Shut-Off
Double Shut-Off
Non-Spill
Cv values are based on gpm and psi, and Ipm and bar (shown in parentheses)
